Trust Me, I'm an "Engineer"

[tracer274]

Dobra, skoro i tak częściej zajmuję się technika niż roślinami. Nie no żartuje, roślinki też mają moją uwagę. Postanowiłem założyć jeden zbiorczy temat zawierający wszystkie sprawy techniczne, którymi się zajmuję. Nie będę musiał co chwilę zakładać nowego tematu.

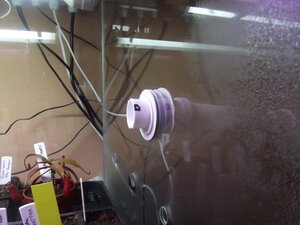

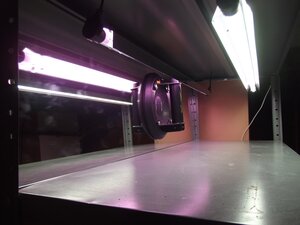

Tak więc przerobiłem nawilżacz do swojego terra. Tak naprawdę to zrobiłem nowy. Wymieniłem pływak od foggera, zainstalowałem nowy silniejszy wentylator w dodatku odporny na wodę. Sposób jego mocowania też jest inny, a zamiast giętkiego przewodu doprowadzającego powietrze do terra zastosowałem połączenie sztywne. Oraz do otworu zamocowałem uszczelkę która ładnie pasuje do całości i jest znacznie lepszym rozwiązaniem od poprzedniego.



Dodatkowo zrobiłem małe przemeblowanie w piwnicy i jakimś sposobem wygospodarowałem na stelażu miejsce na 3 terrarium Będzie się działo.



[tracer274]

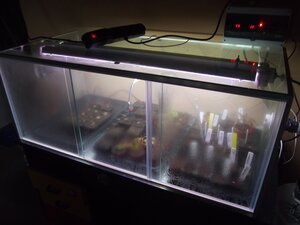

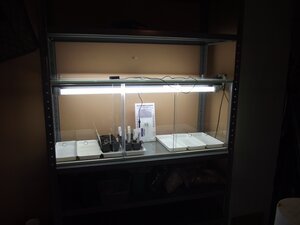

Jako, że sprawa z chłodzeniem znalazła już swój finał. Swoje pierwsze terrarium przeznaczę na doniczki z wysiewem, ewentualnie będę tam trzymał jakieś mniej wymagające rośliny. Terrarium jest już posprzątane, trafiło na swoje nowe miejsce i działa. Muszę teraz tylko dokupić skrzynkę na bezpieczniki i przerobić jej na wzór wcześniejszej. Nie będę tutaj inwestował w sterowniki, za drogi był by to biznes. Parę programatorów do wentylacji i oświetlenia nic specjalnego. No i muszę dokupić dwa odbłyśniki, ale to na później jak będą jakieś większe zakupy. Co do tacek kupiłem jedną za mało. Psychometr zawieszę wyżej trochę tak aby wszystkie tacki się mieściły.



[tracer274]

W ostatnim czasie zacząłem myśleć nad lepszą i tańszą alternatywą dla belek oświetleniowych do terrarium. W sumie wpadłem na całkiem ciekawy pomysł jak zrobić oświetlenie do terra lepiej i taniej. Swoje następne terrarium chciałem zbudować z belką oświetleniową 4x39W T5. Koszt takiej belki to od 380 do 450zł zależy od sklepu. Najtaniej znalazłem 380. Mowa o AquaNova T5 4x39W. Według mnie ta belka jest bardzo dobrze wykonana i warta tej ceny (jedna wada w komplecie są świetlówki które trzeba by było wymienić na te do roślin) jednak czy istnieję sposób na tańszy zamiennik. Oczywiście, że tak.



Za pomocą takich 8 szt.

oprawka bryzgoszczelna

takich 2 szt.

statecznik elektroniczny 2x39W

oraz takich 4 szt.

odbłysnik symetryczny



Musiałbym na każdy z przewodów w górnej płycie terra wywiercić 8 otworów zarobionych dławikami. Dzięki temu, że oprawki są na przewodzie każda z świetlówek może mieć regulowaną wysokość, która byłaby stopowana na dławiku. Całkiem niezły profit. Taki zestaw daje mnie oszczędność 122zł. Wystarczająco, żeby do kompletu dokupić 4 świetlówki t5 i coś jeszcze zostanie na parę piwek.

Edytowane 18 Maja 2015 przez tracer274

[tracer274]

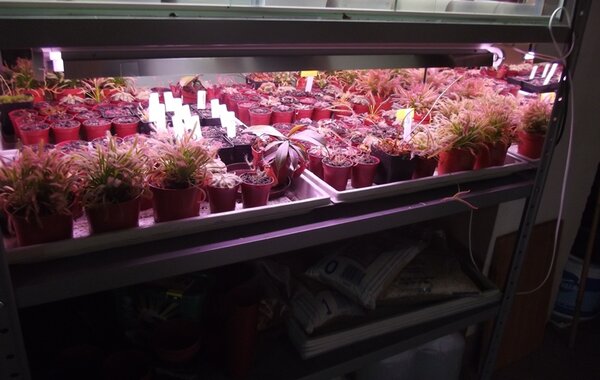

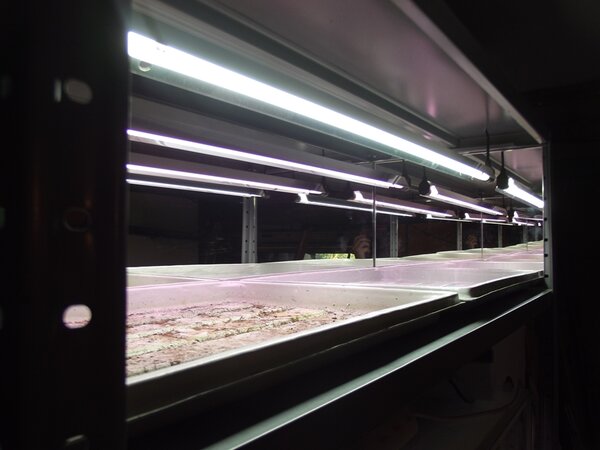

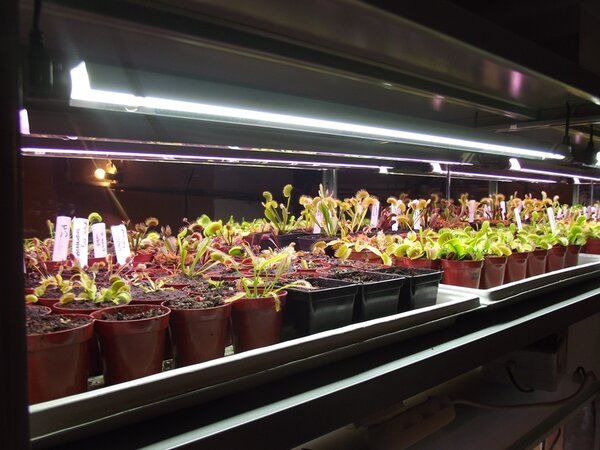

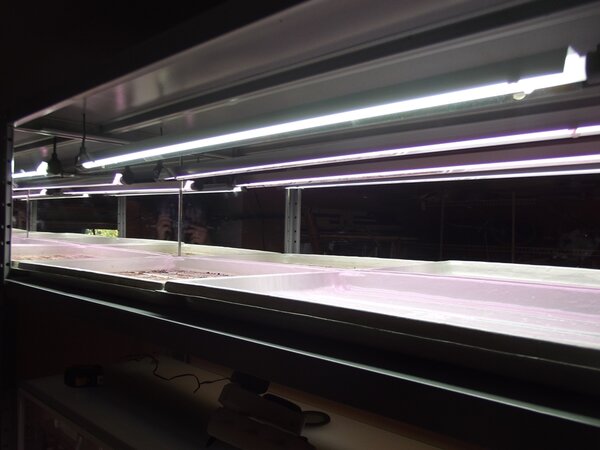

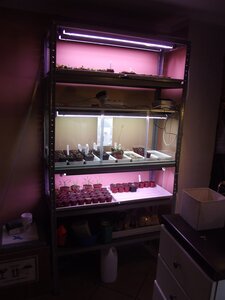

Ostatnio nie wchodziłem na forum, ale to nie znaczy, że nie pracowałem nad roślinami ^^. Przerabiam regał pod rośliny. Do wstawionego terrarium dorobiłem dwie półki z oświetleniem. Docelowo ma być jeszcze jedna łącznie 3 + terrarium. Najwyższą półkę zrobiłem w układzie opisanym w poście wyżej, czyli na oprawkach bryzgoszczelnych z przewodem. Mogę dzięki termu regulować wysokość oświetlenia. Druga półka oświetlana jest przez belkę T5 2x39W. Drugą taką belkę zamontuję niżej. Wszystko podpięte jest pod skrzynkę z programatorem.



[tracer274]

Mam w planach budowę kolejnego terrarium tym razem dla roślin wymagających wysokiej wilgotności oraz nocnych spadków temperatur. Głównym problemem jest zastosowanie efektywnego chłodzenia. Mógłbym zastosować tutaj chłodnice, którą ostatnio robiłem jednak tego nie zrobię. Mam w planach zbudowania niewielkiego modułu bazującego na ogniwie Peltiera. Zakładam zbudowanie prototypu i przetestowaniu go w praktyce. Odpowiednie części już zamówiłem, jedynie transformatory kupię na miejscu. Jeśli mój plan się powiedzie będę mógł przystąpić do projektowania terrarium. Plan jest bardzo ambitny, mam kilka nowych pomysłów, które chcę zastosować np:



- zbiornik z pływającym foggerem wewnątrz terrarium

- regulowane oświetlenie na bazie (T5 4x39W lub większe) mogące być opuszczane i podnoszone na dowolną wysokość

- wspomniany moduł Peltiera

- zastosowanie w całości szkła matowego lub białego szkła lakierowanego wspomagające odbijanie światła w środku,

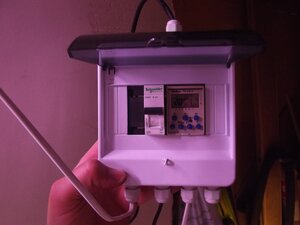

- zwiększona ilość sterowników



Po drodze pewnie coś dojdzie. Możliwe, że terrarium wyląduję u mnie w pokoju a nie w piwnicy, dlatego będę tu zwracał większą uwagę na efekt wizualny.

[Geruwi]

Mam pytanie co do Ogniwa Peltiera.

Jak chcesz to rozegrać?



Trzeba wziąć pod uwagę, że O.P ma dwie strony- jedną zimną a druga gorącą. Na tą gorącą stronę musi być jakiś porządny radiator, a to z estetyką nie idzie w parze.



Kolejnym minusem O.P jest ich zużycie prądu. Nie wiem, czy jedno ogniwo 80W da rade schłodzić terrarium (oczywiście, to zależy od rozmiarów terra). Każde kolejne ogniwo to kolejne, wcale nie małe Watty.



Następna sprawa- O.P bardzo szybko (po zimnej stronie) uzyskuje temperaturę nawet -20°C. Przyłożone bezpośrednio do szyby nie uszkodzi jej?



Wypisuje tutaj moje wątpliwości, ponieważ też próbuję wykombinować jak chłodzić terrarium w nocy.







[tracer274]

Mam pytanie co do Ogniwa Peltiera.

Jak chcesz to rozegrać?



Trzeba wziąć pod uwagę, że O.P ma dwie strony- jedną zimną a druga gorącą. Na tą gorącą stronę musi być jakiś porządny radiator, a to z estetyką nie idzie w parze.



Kolejnym minusem O.P jest ich zużycie prądu. Nie wiem, czy jedno ogniwo 80W da rade schłodzić terrarium (oczywiście, to zależy od rozmiarów terra). Każde kolejne ogniwo to kolejne, wcale nie małe Watty.



Następna sprawa- O.P bardzo szybko (po zimnej stronie) uzyskuje temperaturę nawet -20°C. Przyłożone bezpośrednio do szyby nie uszkodzi jej?



Wypisuje tutaj moje wątpliwości, ponieważ też próbuję wykombinować jak chłodzić terrarium w nocy.



1. Radiator już zamówiłem. Przez cały wieczór siedziałem i wybierałem najlepszy moim zdaniem. Przeanalizowałem wszystkie za i przeciw przy jego wyborze i ten wydał mnie się najodpowiedniejszy.

2. Okaże się jak złoże i będę testował na dniach mają przyjść części.

3. U mnie ogniwo nie będzie przymocowane bezpośrednio do szyby ale przy szkle float ważne jest aby różnica temperatur szkła w niewielkich odcinkach nie przekraczała 40 stopni C. Powyżej tej wartości występują naprężenia skutkujące powstawaniem pęknięć. Najgorsza jest raptowna zmiana temperatury, powolna jej zmiana zwykle nie skutkuje niczym poważnym ale też do określonego momentu.



Co do kwestii montażu na razie nic nie piszę, przyjdzie, złoże to zdjęcia porobię bo opisywać co i jak za długo a czasu mało. Ale rozpatruje dwie opcje montaż wewnątrz lub zewnątrz. Jednak skłaniam się do tego 2.

[Geruwi]

1. Radiator już zamówiłem. Przez cały wieczór siedziałem i wybierałem najlepszy moim zdaniem. Przeanalizowałem wszystkie za i przeciw przy jego wyborze i ten wydał mnie się najodpowiedniejszy.

2. Okaże się jak złoże i będę testował na dniach mają przyjść części.

3. U mnie ogniwo nie będzie przymocowane bezpośrednio do szyby ale przy szkle float ważne jest aby różnica temperatur szkła w niewielkich odcinkach nie przekraczała 40 stopni C. Powyżej tej wartości występują naprężenia skutkujące powstawaniem pęknięć. Najgorsza jest raptowna zmiana temperatury, powolna jej zmiana zwykle nie skutkuje niczym poważnym ale też do określonego momentu.



Co do kwestii montażu na razie nic nie piszę, przyjdzie, złoże to zdjęcia porobię bo opisywać co i jak za długo a czasu mało. Ale rozpatruje dwie opcje montaż wewnątrz lub zewnątrz. Jednak skłaniam się do tego 2.



Nawet rąbka tajemnicy nie ujawniłeś . Dobrze, w takim razie będę wypatrywał nowości w Twoim temacie.

Na chwilę obecna ile wydałeś pieniążka na chłodzenie Ogniwem?



Jeszcze co do temaperatury szyby. Wiesz, że ogniwo ma nagły przeskok z +20°C do -10°C? Doskonale ilustruje to ten

Edytowane 29 Czerwca 2015 przez Geruwi

[tracer274]

Przyszły wszystkie części, zmontowałem na szybkości ba, nawet wyciąłem w kawałku laminatu dziurę o średnicy 45mm by wszystko było jak należy i szybko zostałem sprowadzony na ziemie, ale o tym dalej.

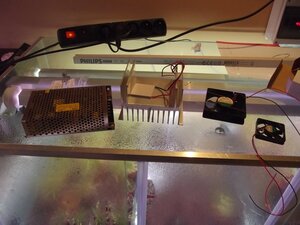

To wszystkie części radiator, zasilacz, wentylator mniejszy od zimnego powietrza i większy dla radiatora.+

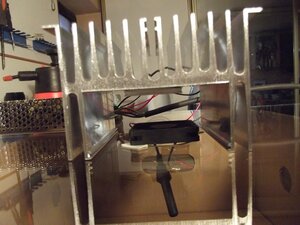

Całość po zmontowaniu wyglądała mniej więcej tak. O góry stał jeszcze większy wentylator. Ogniwo przyklejone do radiatora który całkiem nieźle odprowadzał ciepło. I na tym etapie nic nie wskazywało na kłopoty

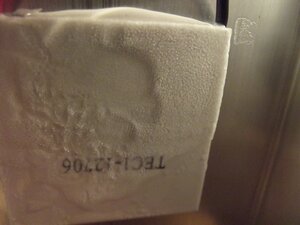

Żeby nie było że nie działa.



I teraz co wywnioskowałem:

Ogniowo peltiera jest fajne do zabawy ale nic więcej. Zżera prąd jak głupie i wytwarza więcej ciepła niż chłodzi. Przy tworzeniu czegokolwiek z tym ogniwem trzeba 99% uwagi skupić na tym jak odprowadzić gorące powietrze. Mimo że dałem spory radiator w stosunku do wielkości ogniowa (na serio wziąłem sobie do serca opinie innych że nie należy żałować na radiatorach) i zamontowałem dobry wentylator (później zamieniłem ten jeden na 4 mniejsze ale o wiele większej mocy łącznej) ogniwo nie było wstanie wytworzyć niskiej temperatury. Oczywiście w najbliższym otoczeniu działa bardzo dobrze. Ale jeśli miałbym chłodzić nim terrarium. Nie ma szans chyba że sobie obok elektrownie walnę. Musiałbym zwiększyć liczbę ogniw a te jedno żarło ok 70W i całość stała by się zbyt wielka i nie opłacalna. Większa liczba ogniw wymuszą zastosowanie adekwatnie lepszego chłodzenia. Większe chłodzenie wymuszą wygospodarowanie większej powierzchni.



Mimo to że dostałem po tyłku to i tak jestem zadowolony że spróbowałem z ogniwem. Wiem teraz na czym stoję i muszę szukać innego rozwiązania. I coś mnie się zdaję że chyba wrócę do ostatniej chłodnicy co robiłem ^^ ta przynajmniej działa tak jak należy.



Przy okazji zamontowałem dwie nowe świetlówki na jednej z półek. Będę je teraz testował przez 4 tygodnie i zobaczę jak wypadają w stosunku do poprzednich. Na papierze wydają się być lepsze ale czas pokaże.

Edytowane 30 Czerwca 2015 przez tracer274

[tracer274]

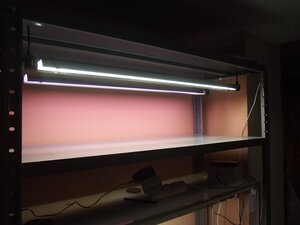

Wczoraj wpadłem na pomysł żeby lekko zmodyfikować regał z roślinami. Postanowiłem dodać z 3 stron na najwyższym regale lustra, które mają za zadanie odbijać marnujące się światło w kierunku roślin oraz chronić ściany gdy pryskam czymś rośliny. No to rano zebrałem wymiar w zakładzie przygotowałem 3 lustra, zabrałem co trzeba do domu i rozpocząłem montaż.



Najpierw usunąłem wszystkie rośliny z regału wraz z tackami.



Lustra okleiłem z drugiej strony folią zabezpieczającą. W przypadku gdy któreś pęknie lustro pozostaje w jednym kawałku.



Zacząłem od największej formatki. Przed klejeniem musiałem sprawdzić czy wymiary pasują i złożyć całość na sucho. Uwaga na przyszłość do klejenia luster używać tylko kleju do luster neutralnego (taki który nie śmierdzi octem oraz żadnego produktu soudala).



Całość po złożeniu.

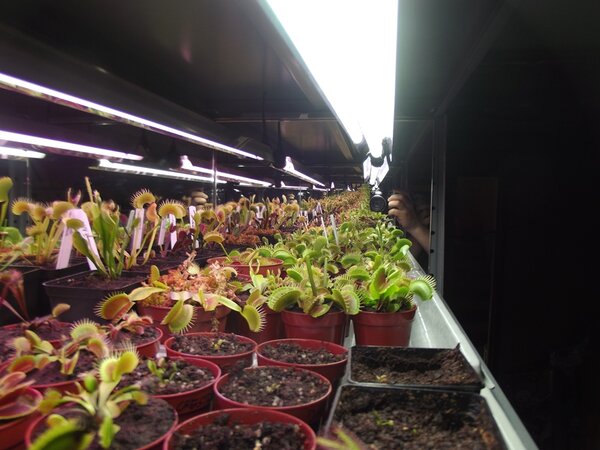

Tuż po włożeniu roślin Różnica kolosalna. Niby odbłyśniki założone ale porównałem sobie zdjęcia poprzednie z tej półki i to teraz i naprawdę jest różnica. Dużo światła leciała na ścianę i się marnowała a tak wraca teraz po części do roślin. Lekko zmieniłem kąt odbłyśników tak aby zmaksymalizować wykorzystanie luster i ograniczyć stratę światła która "wychodziła frontem"



No i mogę się teraz chwalić, że jestem właścicielem największej prywatnej kolekcji roślin na świeci, niemal nieskończonej .

[tracer274]

Kolejna półka doczekała się obudowy z luster. Tym razem ta gdzie trzymam rosiczki.





[heliamfan]

Ale Hi-Tec moja plantacja w porównaniu z tym wygląda jake epoka kamienia łupanego .

[tracer274]

Ale Hi-Tec moja plantacja w porównaniu z tym wygląda jake epoka kamienia łupanego .



Staram się żeby to jakoś wyglądało Myślałem żeby dać jeszcze jedną taką półkę poniżej mam możliwość nawet pod to się przygotowałem ale na razie poczekam do czasu aż zamontuję silniejsze oświetlenie w terrarium. Bo już teraz mam 0,3kW na godzinę. Więc coś muszę wybrać. A co do wymiany oświetlenia w terrarium. Będę wymieniał górną płytę, zrobię nową i zamiast 2x30W t8 będzie 4x39W T5 z regulowaną wysokością. Generalnie wymieniam oświetlenie nie dlatego że jest słabe bo daję rade tylko chce zunifikować wszystkie do t5. Strasznie denerwujące jak wszędzie walają się świetlówki i połowy nie mogę użyć .

[heliamfan]

Jesteś na początku drogi- ja mam prawie 4 kW .

[comandos21]

Brawo !!!

tracer widzę, że zastosowałes sie do moich skazówek odnośnie ogniwa peltira

Jak się sprawdza ? Ma mega kopniaka jeśli chodzi o zimno





Napisałes, że więcej ciepła wytwarza niz zimna... nie zgodze się z tym:) Ludzie takim jednym ogniwem turystyczne lodówki chlodzą do 5st w samochodzie nagrzanym do 40st a na zewnątrz masz ok 30st więc coś nie tak musiałeś zrobić...



Pisałem, że aby ogniwo nie miało strat musisz to terra zimowe zabezpieczyć dookoła styropianem , tak by cieplo z zewnątrz nie nagrzewało go...





Dodam...

To kwestia jak cieple powietrze odprowadzasz; tuba na radiator i możesz skierować to ciepłe powietrze na pokój (taka dodatkowa dmuchawka cieplna zimą. Co do zimnego powietrza... daj na strone zimną też radiator ale nie do szyby tylko do wnętrza terarium też z wentylatorkiem wydmu[beeep]ąca stroną 12V 12cm średnicy, sam zobaczysz różnice, ogniwo do szyby to nie wydajny sposób....

Dla lepszego efektu podtrzymania możesz powiesić w zimowym terra kilka wkladów żelowych do lodówek, tylko najpierw musisz schłodzić wnętrze terra ogni

wem.





Fakt dużo pożera pradu...





Jeszcze jedno mnie zastanawia, masz osobne terra zimowe czy chcesz to "letnie" schładzać?

Jeśli chcesz to letnie to zapomnij...

Raz, że jest za długie-za duża poierzchnia

Dwa, świetlóki ci ogrzewają je i tu masz straty bardzo duże, zimowe teraa nie musi mieć takiego oswietlenia jak letnie, zimą rośliny mniej światła dostają (MAX 4H) co za tym idzie? Wystarczy, ze dasz do środka 2 paski zwykłych diód led 6000K

I dam sobie reke uciąć a nawet dwie, że ci to ogniwo wówczas ochłodzi mocno takie zimowe terra



Niestety taka zmora hodoców zimujących odmian, że muszą być 2 osobne terra zimowe i letnie.





Jest jeszcze inna opcja:

Zastosuj agregat z lodówki +chłodnice także z lodówy(ja zamontujesz w środku tego letniego terra). Dodatkowo świetlówki zwykłe zamień na swietlówki GROW LED i tu masz mega podwójne terarium letnie i zimowe



ŚWIETLÓKA GROW



Oblookaj jak robią klimę z takiego zestawu:

klima z chłodnicy

Edytowane 3 Sierpnia 2015 przez comandos21
